Elegir un VFD “por HP” suele terminar en trips, sobrecalentamientos o equipos sobredimensionados.
Esta guía va al grano para que selecciones el variador correcto a la primera.

Lo esencial del motor (de la placa)

• Potencia nominal (kW/HP) y, sobre todo, corriente nominal (A).
• Voltaje y frecuencia (50/60 Hz).
• Velocidad nominal (RPM), conexión (D/Y).
• Clase de aislamiento, sensor térmico (PTC/PT100) si aplica.

Regla clave: dimensiona por corriente (A), no solo por kW/HP. La corriente refleja condiciones reales
de sitio.

Tipo de carga y modo de control

• Par variable (bombas/ventiladores): V/f suele bastar; foco en eficiencia energética.
• Par constante (transportadores/extrusoras): mejor vectorial (sin o con sensor).
• Impactos/arranques pesados (trituradores/mezcladores): pide sobrecarga alta (³150%/60 s).
• Alta precisión (grúas/bobinadores): lazo cerrado con encoder

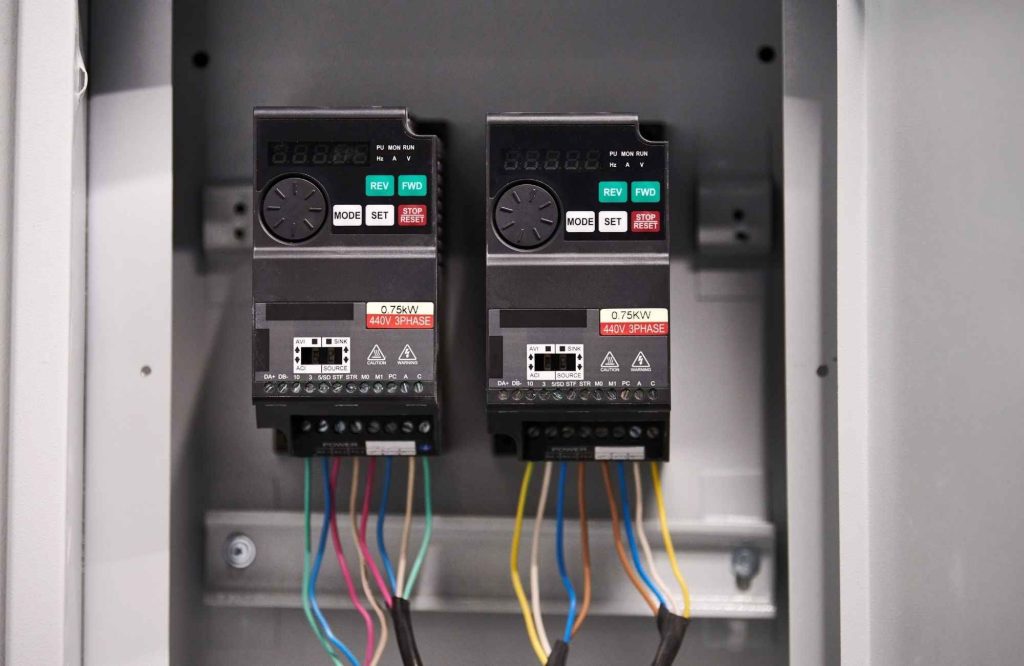

Entorno y gabinete

• IP/NEMA según polvo/agua; temperatura y altitud (aplica derating).
• Espacios y ventilación; respeta clearances del fabricante.
• EMC: cable apantallado, puesta a tierra 360°, filtros RFI/dv/dt para cables largos.
  Integración, frenado y protecciones
• Protocolos: Modbus/PROFINET/EtherNet-IP/Profibus, etc.
• Funciones: rampas, auto-tune, frenado DC, chopper + resistor si se requieren paradas rápidas.
• Protecciones: sobrecorriente, sobre/infra-tensión, pérdida de fase, térmica (motor/drive).

Dimensionamiento exprés (ejemplo)

• Motor 15 kW, 400 V, In = 28 A, par constante.
• Requisito: 150% 60 s (perfil HD).
• Selección: VFD ³30–32 A en HD; si 45 °C, sumar derating ® quizá un tamaño arriba.
• Parada en 2 s ® chopper + cálculo de resistor.
• PLC PROFINET ® variante/módulo PROFINET.

Checklist práctico

• [ ] Corriente del motor _ A (base de elección)
• [ ] Perfil de carga (variable/constante/impactos)
• [ ] Sobrecarga requerida _ % / _ s
• [ ] IP/NEMA, temperatura, altitud (derating)
• [ ] Protocolo de comunicación
• [ ] Filtros/reactores/EMC definidos

Errores comunes (y cómo evitarlos)

1) Elegir por HP, no por A ® usa corriente.
2) Subestimar la sobrecarga ® revisa ND/HD.
3) Ignorar EMC/armónicos ® reactores/filtros, cable apantallado.
4) No considerar frenado ® define tiempos de parada.
5) Elegir protocolo incompatible ® alinea con PLC/SCADA.
